IP zaščita
Pojem IP zaščita pojasnjuje odpornost izdelka na prah, trdne delce, vlago in vodo. V kolikor pri izdelku IP zaščita ni podana, se smatra, da ima izdelek zaščito stopnje IP20.
Prva številka — odpornost na prah in trdne delce
| IP koda | Opis |
|---|---|
| IP0x | Brez zaščite |
| IP1x | Zaščita pred trdnimi delci do velikosti 50mm oz. neželjenim dotikom z roko |
| IP2x | Zaščita pred trdnimi delci do 12mm oz. dotikom s prsti |
| IP3x | Zaščita pred trdnimi delci do 2,5mm (orodja in žice) |
| IP4x | Zaščita pred trdnimi delci do 1mm (fina orodja in žice) |
| IP5x | Zaščita pred omejeno količino prahu (brez škodljivih usedlin) |
| IP6x | Popolna zaščita pred prahom |
Druga številka — odpornost na vlago in vodo
| IP koda | Opis |
|---|---|
| IPx0 | Brez zaščite |
| IPx1 | Zaščita pred vertikalnim kapljanjem vode oziroma kondenzacijo |
| IPx2 | Zaščita pred direktnim škropljenjem z vodo do 15 stopinj od vertikale |
| IPx3 | Zaščita pred direktnim škropljenjem z vodo do 60 stopinj od vertikale |
| IPx4 | Zaščita pred škropljenjem vode iz vseh smeri – vstopna količina vode je omejena |
| IPx5 | Zaščita pred nizkotlačnimi curki vode iz vseh smeri – vstopna količina vode je omejena |
| IPx6 | Zaščita pred nizkotlačnimi curki vode (uporaba na ladijski palubi) – vstopna količina vode je omejena |
| IPx7 | Zaščita pred efektom potopitve v vodo med 15cm in 100cm |
| IPx8 | Zaščita pred potopitvijo pod tlakom za daljši čas |
IP cone v praksi

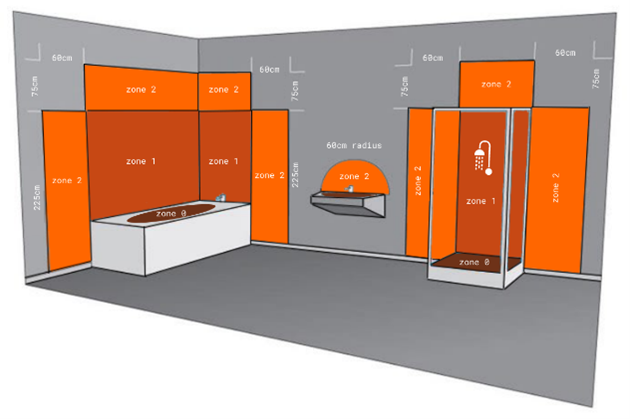

Kopalnica — IP cone (EN 60598-2-8)
Cona 0 — IP67
Tuš / kada — AC <12V, DC <30V
Cona 1 — IP65
Do 2.25m — AC <25V, DC <60V
Cona 2 — IP44
Splošna kopalnica
Zunanjost hiše z bazenom — IP priporočila
Pod streho — IP44/54
Pokrit prostor
Fasada — IP65/67
Direktna izpostav.
Tla / pot — IP67/68
Vgradnja v tla
Cona 0 — IP68
Znotraj vode
Cona 1 — IP45/55
2m od roba
Cona 2 — IP44
3.5m od roba
Grafični prikaz IP oznake
1. številka — prah (0–6)
2. številka — vlaga (0–8)
Najpogostejše oznake pri LED trakovih
IP20
Notranja uporaba
IP44
Kopalnice, vlaga
IP65
Zaščita pred curki
IP67
Potopitev do 1m
IP68
Trajna potopitev
